- 미니츄어 리니어 가이드

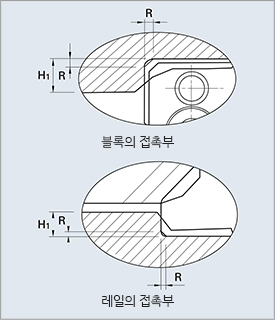

리니어블록과 레일을 테이블과 베드에 설치시 우선적으로 필요한 부분이 장착면의 턱 높이다. 또 장착면의 모서리가 리니어 블록과 레일의 면취와 간섭이 되지 않도록 장착면 부분의 반경 R치수에 주위하여 가공하여야 한다.
| 호칭형번 | 반경 R | 리니어 블록 턱높이 H1 |
리니어 블록 턱높이 H2 |
E | |
|---|---|---|---|---|---|
| SJ 5 | 0.2 | 3 | 1.2 | 1.5 | |
| SJ(L) 7 | 0.2 | 3 | 1.2 | 1.5 | |
| SJ(L) 9 | 0.3 | 3 | 1.9 | 2.2 | |
| SJ(L) 12 | 0.3 | 4 | 2.0 | 3.0 | |
| SJ(L) 15 | 0.3 | 5 | 2.5 | 4.0 | |
| SJW 5 | 0.2 | 3 | 1.7 | 3.5 | |
| SJW(L) 7 | 0.1 | 3 | 3.4 | 3.7 | |
| SJW(L) 12 | 0.3 | 4 | 3.7 | 4.0 | |
| SJW(L) 15 | 0.3 | 5 | 3.4 | 3.7 | |
- 정도규격
- 정도는 표에 나타낸 바와 같이 주행평행도, 높이, 촉의 치수 허용치는 1개 레일에 여러개의 블록을 사용하는 경우 또는 동일 평면상에 여러 개의 레일을 장착하는 경우에 필요한 높이, 폭으로 규정하고 있습니다.
- 레이디얼 클리어런스
- 레이디얼 클리어런스는 블록이 레일에 조립된 상태에서 레일을 베이스에 고정하고 블록을 상하로 가벼운 하중을 가할때 중앙부에서의 이동량입니다. 미니츄어 리니어 가이드에는 K1, K2 두 가지의 레이디얼 클리어런스가 있습니다.
• 레이디얼 클리어런스( Unit : ㎛ )
| 예압기호 | 보통 | 경예압 |
|---|---|---|
| 호칭형번 | K1 | K2 |
| 5 | -2 ~ +2 | -4 ~ 0 |
| 7 | -2 ~ +2 | -4 ~ 0 |
| 9 | -2 ~ +2 | -4 ~ 0 |
| 12 | -2 ~ +2 | -6 ~ 0 |
| 15 | -2 ~ +2 | -10 ~ 0 |
* 레이디얼 클리어런스는 SJ(L)형, SJ(W) Tap형에 동일하게
적용됩니다.
• 씰 저항( Unit : N )
| 호칭형번 | SJ | SJL | SJW | SJWL |
|---|---|---|---|---|
| 5 | 0.1 | - | - | - |
| 7 | 0.2 | 0.2 | 0.6 | 0.6 |
| 9 | 0.2 | 0.2 | 0.8 | 0.8 |
| 12 | 0.59 | 0.59 | 1.1 | 1.1 |
| 15 | 1.18 | 1.18 | 1.3 | 1.3 |
* 미니추어 블록 1개의 씰 저항치는 위의 표와 같다.
- 안전 설계
- 미니츄어 리니어 레일과 블록은 스테인레스강을 사용하여 고내식성을 가지며 수분이나 화학성분이 많은 환경에서는 부식의 우려가 있으므로, 레이던트 및 특수 코딩을 하면 메인터넌스가 길어지는 효과를 가진다.
