  • 미니츄어 리니어 가이드

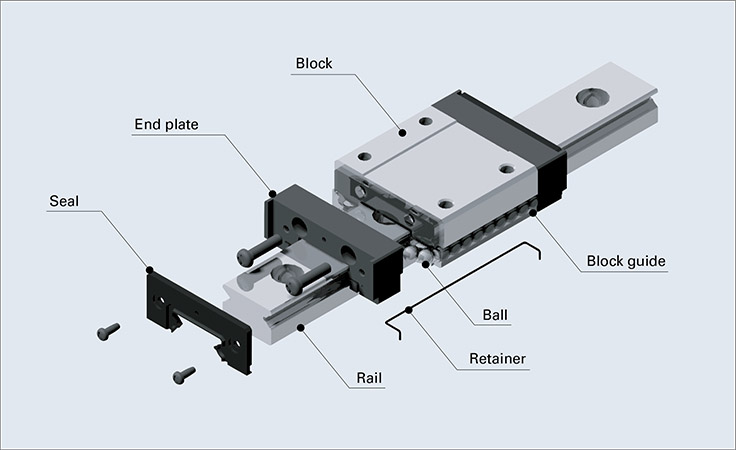

structure

구조적 특징
볼이 리니어레일과 블록의 반원형 2열 45° 각도의 4점 접촉으로 구름운동을 하면서 모멘트, 압축하중, 인장하중 및 측면하중을
지탱하면서 무한 직선 운동을 하는 구조
볼탈락 방지
리니어 블록에 볼지지 리테이너를 장착하여 볼 탈락방지와 블록과 레일의 원활한 교체가 가능합니다.
완벽한 설계로 저소음과 윤활성 보장
볼 순환 일체형 블록가이드의 완벽한 설계로 인지니어링 플라스틱 소재를 사용하여 리니어 블록의 저소음 주행 및 윤활유 공급이
가능합니다.
신기술 개발 및 부드러운 움직임
볼이 무한순환하는 리턴피스와 블로가이드의 일체형 설계로 구성된 리니어블록은 수평 및 수직 어떠한 조건하에서도 부드러운
움직임이 가능합니다.
뛰어난 내식성
리니어레일과 블록은 부식방지 및 내산성에 강한 스테인레스강을 사용하여 반도체장비, 의료장비, 측정기, 인쇄기, 자수기 등
정밀장치 산업에 광범위하게 사용됩니다.
