- 微型直线导轨

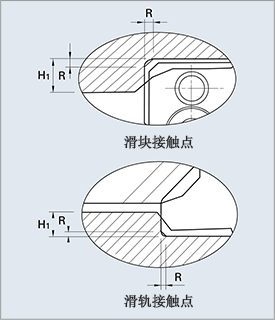

安装滑块和滑轨时，首先要考虑的是安装面的肩高。注意加工安装面肩高的圆角半径R的尺寸，肩高的棱角不得阻碍滑块和滑轨的倒角部分。
| 规格型号 | 半径 R | 滑块肩高 H1 | 滑轨肩高 H2 | E | |
|---|---|---|---|---|---|
| SJ 5 | 0.2 | 3 | 1.2 | 1.5 | |
| SJ(L) 7 | 0.2 | 3 | 1.2 | 1.5 | |
| SJ(L) 9 | 0.3 | 3 | 1.9 | 2.2 | |
| SJ(L) 12 | 0.3 | 4 | 2.0 | 3.0 | |
| SJ(L) 15 | 0.3 | 5 | 2.5 | 4.0 | |
| SJW 5 | 0.2 | 3 | 1.7 | 3.5 | |
| SJW(L) 7 | 0.1 | 3 | 3.4 | 3.7 | |
| SJW(L) 12 | 0.3 | 4 | 3.7 | 4.0 | |
| SJW(L) 15 | 0.3 | 5 | 3.4 | 3.7 | |
- 精度规格
- 精度如下例图表，行走平行度，高度容许尺寸是在一个滑轨上安装多个滑块或在同一个平台上安装多个滑轨时所必要的高度和宽度来规定的。
- 预压力
- 预压力是滑块与滑轨组合的状态下，滑轨固定在床台上，在滑块上增加负荷时，滑块移动的尺寸。SJ系列微型直线导轨有K1，K2 两种预压力。
• 预压( 单位 : ㎛ )
| 预压符号 | 普通 | 轻预压 |
|---|---|---|
| 规格型号 | K1 | K2 |
| 5 | -2 ~ +2 | -4 ~ 0 |
| 7 | -2 ~ +2 | -4 ~ 0 |
| 9 | -2 ~ +2 | -4 ~ 0 |
| 12 | -2 ~ +2 | -6 ~ 0 |
| 15 | -2 ~ +2 | -10 ~ 0 |
* 上述与压力统一适用于SJ（L)型，SJW(L)型，
SJT(WT)型。
• 封盖的阻力( 单位 : N )
| 规格型号 | SJ | SJL | SJW | SJWL |
|---|---|---|---|---|
| 5 | 0.1 | - | - | - |
| 7 | 0.2 | 0.2 | 0.6 | 0.6 |
| 9 | 0.2 | 0.2 | 0.8 | 0.8 |
| 12 | 0.59 | 0.59 | 1.1 | 1.1 |
| 15 | 1.18 | 1.18 | 1.3 | 1.3 |
* 一个滑块上装有两个封盖， 封盖对一个滑块的阻力为如
上列表
